RV - 76 3 Membranlı Pompa |
76 L - 50 Bar İçten Manifoldlu |
External Manifolds Corrosion Resistant Anodized |
Turbo, Çift Frezeli ve hava tüplü seçenekleri
| Kategori / Category | Akış Hızı / Flow Rate | Basınç / Pressure | Güç / Power | RPM | Ağırlık / Weight |
|---|---|---|---|---|---|
| Orta Basınç / Medium Pressure | 76 L/dk min / 20.01 g.p.m. | 50 bar / 725 p.s.i | 11,7 cv / 8,6 kw | 540 | 16,5 kg / kgs |
Ürün Görselleri

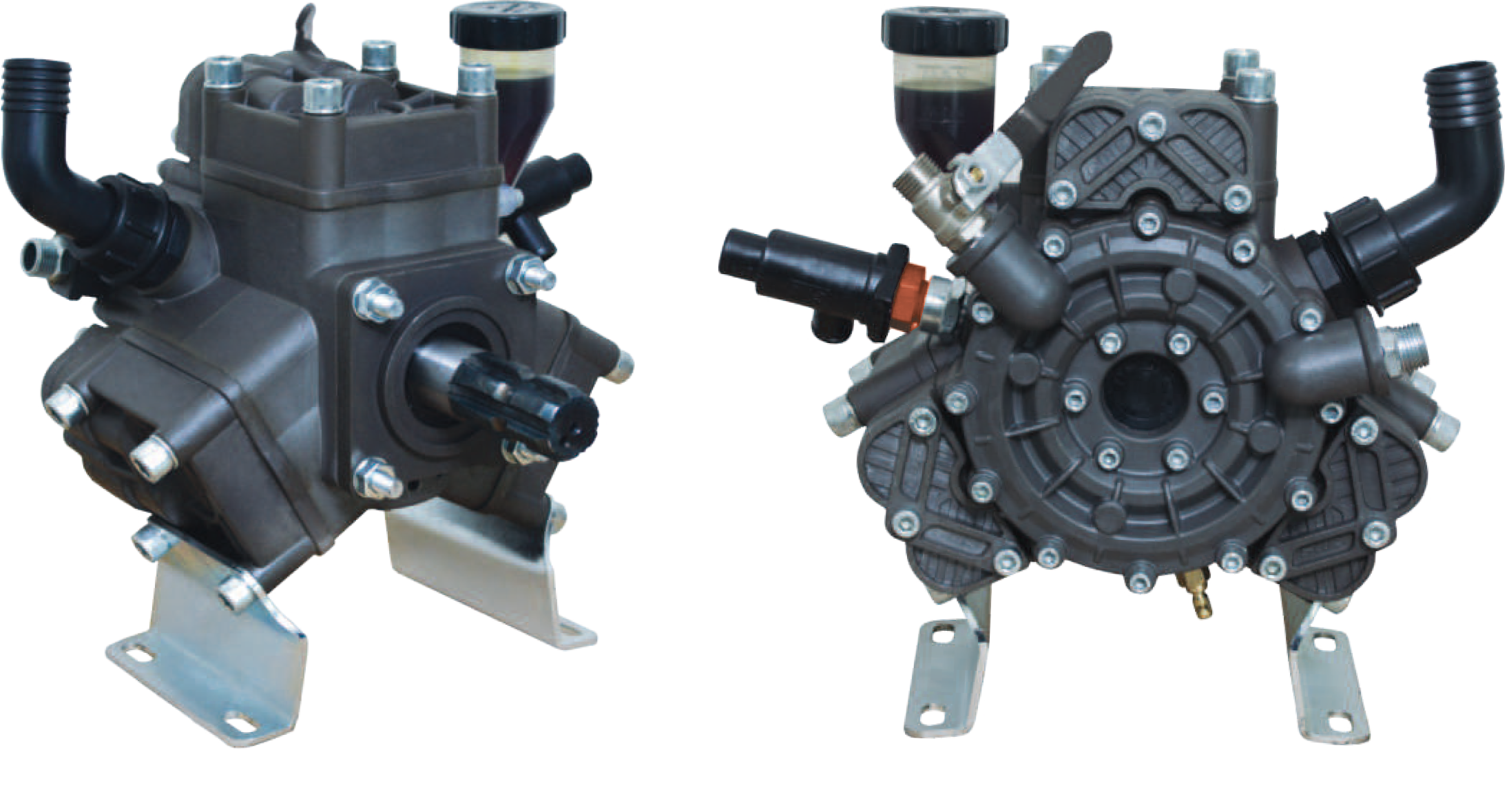

Pompa Genel Görünümü
Detaylı Pompa Çizimi
Yedek Parça Listesi
| NO | ÜRÜN ADI / PRODUCT NAME |
|---|---|
| 1 | 8X30 İMBUS CİVATA / SCREW |
| 2 | 371-496 A MODEL SİBOP KAPAĞI SAĞ / SUCTION DELIVERY VALVE (RIGHT) |
| 371-496 A MODEL SİBOP KAPAĞI SOL / SUCTION DELIVERY VALVE (LEFT) | |
| 3 | 28X2,50 ORİNG / O-RING |
| 4 | 32 ÇAP PLASTİK SİBOP KLASİK / SUCTION DELIVERY VALVE |
| 5 | 24X4 ORİNG / O-RING |
| 6 | 12X65 İMBUS CİVATA / SCREW |
| 7 | 12 MM RON DELE / WASHER |
| 8 | 371 A MODEL MEBRAN KAPAĞI SAĞ / MEMBRANE HEAD (RIGHT) |
| 371 A MODEL MEBRAN KAPAĞI SOL / MEMBRANE HEAD (LEFT) | |
| 9 | 17X2,50 ORİNG / O-RING |
| 10 | 371-496 MEBRAN CİVATASI / SCREW |
| 11 | PLASTİK MEBRAN PULU / DIAPRAGM WASHER |
| 12 | 105 MM ÇAP 14 MM KALINLIK MEBRAN LASTİĞİ / DIAPRAGM |
| 13 | 371 A MODEL GÖMLEĞİ / PISTON ON LINEER |
| 14 | 371-496 63 ÇAP PİSTON SEGMANI / RING |
| 15 | 371-496 63 ÇAP PİSTON / PISTON |
| 16 | PERNO İÇ SEKMANI / RING |
| 17 | 371-496 12 MM PİSTON PERNOSU / PISTON PIN |
| 18 | 00371/496A BİYEL KOLU ALİMİYUM / CONNECTION ROD |
| 19 | 1/2-1/2 VANA / VALVE |
| 20 | 3 MEMBRANLI POMPA ÇIKIŞ NİPELİ / NIPPEL |
| 21 | G1 1/4 42X25 BAĞLANTI SOMUNU / PLASTIC NUT |
| 22 | 28X2,50 ORİNG / O-RING |
| 23 | 32X32 POMPA ÇIKIŞ DİRSEĞİ / PLASTIC ELBOW |
| 24 | ÜÇLÜ YAĞDANLIK KAPAĞI UZUN TİP PASOLU / OILCAN COVER |
| 25 | ÜÇLÜ YAĞDANLIK GÖVDESİ UZUN TİP / OILCAN BODY |
| 26 | M6X25 İMBUS CİVATA / SCREW |
| 27 | 15,88X2,62 ORİNG / O-RING |
| 28 | 10X5 ORİNG / O-RING |
| 29 | 1/2 DEMİR REKOR / NIPPEL |
| 30 | 6X20 İMBUS CİVATA / SCREW |
| 31 | BASINÇ EMNİYET SİBOBU 1/2 20 MM ÇIKIÇLI 50 BAR / SAFETY VALVE |
| 32 | 496-A MODEL MANİFOLD KAPAĞI / MANIFOLD FLANGE |
| 33 | 70X3 ORİNG / O-RING |
| 34 | 107,54X3,53 ORİNG / O-RING |
| 35 | 42,47X3,53 ORİNG / O-RING |
| 36 | 47X10 TAPA / OIL SEAL |
| 37 | 1/2 DİŞİ/3/8 ERKEK NİPEL / NIPPLE |
| 38 | 371-A POMPA AYAĞI / MOINTING BRUCKED LEFT |
| 39 | TAHLİYE MUSLUĞU SARI GÖVDESİ YENİ MODEL / DISCHARGE VALVE |
| 40 | TAHLİYE MUSLUĞU SARI VİDASI YENİ MODEL / DISCHARGE VALVE |
| 41 | 371-A MODEL GÖVDE / PUMP BODY |
| 42 | 6207 BİLYA / BEARING |
| 43 | 371 A MODEL KRANK BİLEZİĞİ / ROD CONNECTION RING |
| 44 | 371 A MODEL KRANG / CRANK |
| 45 | 35X55X10 KEÇE / OIL SEAL |
| 46 | 371-A MODEL KARE ÖN KAPAK / COVER FLANGE |
| 47 | 10X45 SAPLAMA / SCREW |
| 48 | POMPA ŞAFT MUHAFAZASI A MODEL Y / SHAFT PROTECTION COVER |
| 49 | M10 DEMİR PUL / WASHER |
| 50 | M10 SOMUN / NUT |
